Sistemi di raffreddamento Thermokey
Dal 1991, anno della fondazione, ThermoKey produce scambiatori di calore è oggi riconosciuta nel mercato internazionale quale partner ideale di costruttori di macchine frigorifere nell’ambito del condizionamento dell’aria, della refrigerazione e del raffreddamento di processo.
Aerorefrigeratori
Questa serie di aeroevaporatori a pavimento è l’ideale per tutte le applicazioni che richiedono un congelamento rapido degli alimenti,
come ad esempio le industrie del settore della carne, del pollame, del pesce, dei prodotti da forno, dei prodotti lattiero-caseari, dei gelati, dei pasti pronti, ecc.
Blast Freezer Unit Coolers è una serie progettata per applicazioni con R404A, R507, NH3 e CO2.
Il campo di applicazione è:
- Serie FLT con R404A da 14 a 71 kW (Te=-40°C DT1=5K)
- Serie FLA con NH3, da 16 a 99 kW (Te=-40°C DT1=5K)
- Serie FLC con CO2, da 18 a 107 kW (Te=-40°C DT1=5K)
La carica di refrigerante è inferiore rispetto ai comparabili prodotti sul mercato; ciò ha un effetto positivo sia sul piano economico che ambientale.
Per contenere ulteriormente i costi, i Blast Freezer Unit Coolers garantiscono un basso consumo di energia elettrica e soluzioni intelligenti per una facile installazione e manutenzione.
La costruzione standard prevede:
- telaio in alluminio verniciato RAL 9010
- tubi in rame per la serie FLT
- tubi in acciaio inox per le serie FLA e FLC
- passo alette 12 mm
- ventilatori da 630 mm di diametro
- motori trifase 400V 50/60 Hz
- pressione statica residua di 100 Pa
A richiesta sono disponibili le seguenti personalizzazioni:
- telaio in acciaio inox o FeZn
- ventilatori speciali per elevate pressioni statiche residue
- diverse tipologie di sbrinamento (elettrico, gas caldo, ecc.)
- diverse tipologie di passi alette
- diverse tipologie di protezione delle alette
Aerorefrigeratori ThermoKey
1 file(s) 3.92 MB

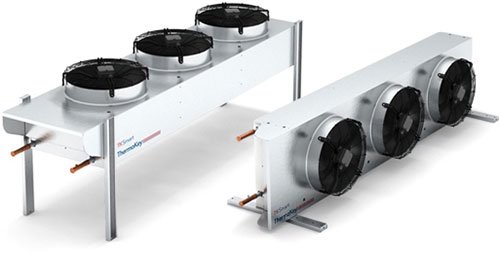

Condensatori remoti
Dall’esperienza dell’R&D THERMOKEY nasce una serie innovativa di condensatori , in grado di soddisfare appieno le esigenze degli operatori del raffreddamento e del condizionamento industriale.
La serie, progettata per essere impiegata con tutti i refrigeranti eco-compatibili, sviluppa potenze che variano da 8 kW a 1915 kW in condizioni nominali (norma ENV 327).
La straordinaria potenzialità di questi condensatori deriva dalla combinazione ottimale delle nuove alette in alluminio ad alta efficienza con tubi di rame da 3/8” con speciale corrugazione interna e ventilatori di nuova concezione, atti a sviluppare elevate portate d’aria con ridotti assorbimenti e ridotte emissioni sonore.
La gamma dei condensatori è caratterizzata da una progettazione modulare con carenatura in acciaio zincato verniciata a forno RAL 7035 e può montare fino a 16 ventilatori da 900 mm di diametro con 8 livelli di potenza sonora, in singola e doppia bancata.
E’ disponibile, su richiesta, una vasta scelta di personalizzazioni tra cui:
- Regolatori di giri a taglio di fase, a gradini e con inverter.
- Quadri elettrici standard e speciali sviluppati su specifiche richieste.
- Materiali speciali per ogni tipo di applicazione e ambiente di installazione.
E’ inoltre disponibile l’innovativo AFS (Air Fresh System), un sistema automatico di raffreddamento “adiabatico” sviluppato da Thermokey
che permette allo scambiatore di garantire le prestazioni di targa anche quando la temperatura ambiente supera le condizioni di progetto.
Condensatori remoti ThermoKey
1 file(s) 4.09 MB
Dry Coolers
Power line Dry Coolers
THERMOKEY presenta una nuova gamma di raffreddatori di liquido (dry cooler) denominata “POWER-LINE” caratterizzata dall’impiego di differenti geometrie di aletta, moduli differenziati, materiali e design innovativi. Dall’esperienza pluriennale di Thermokey nasce un prodotto innovativo
in grado di soddisfare appieno le esigenze degli operatori del settore del raffreddamento industriale. La combinazione di tre fattori quali geometria alette
(diametri tubo differenziati ed alette speciali), ventilatori appropriati e moduli differenziati permettono di coniugare in modo ottimale i seguenti aspetti:
- Massima capacità in rapporto alla dimensione dello scambiatore.
- Perdite di carico del fluido primario ottimizzate grazie all’impiego di differenti diametri di tubo.
- Opportunità di scelta ottimale dell’apparecchio grazie all’impiego di moduli di differente lunghezza.
- Rispetto delle più severe norme ambientali in termini di inquinamento acustico.
E’ previsto l’utilizzo di ventilatori con 4 differenti diametri: 500, 630, 800 e 900 mm; il numero varia da 1 a 16 ventilatori, in singola e doppia bancata, per sviluppare potenze da 8,5 kW a 1120 kW alle condizioni nominali standard (norma ENV 1048).
La carenatura è costruita in acciaio zincato, verniciata a forno con resine poliuretaniche (standard RAL 7035), per garantire la massima robustezza e solidità dell’apparecchio.
Vengono utilizzati ventilatori, per usi esterni, 400V/3ph/50Hz a doppia velocità per ottenere fino a 8 livelli sonori a parità di diametro.
E’ disponibile, su richiesta, una serie completa di accessori tra cui:
- Regolatori di giri a taglio di fase, a gradini e con inverter.
- Quadri elettrici standard e speciali sviluppati su specifiche richieste.
- Alette di differenti materiali (Alluminio, Rame, Alluminio preverniciato e doppio passo).
- Tubi in rame e, per applicazioni speciali, tubi in acciaio inox AISI 304.
- Motori speciali: monofase per diametri 500 e 630 mm, con alimentazione a 60Hz, a differenti tensioni e per alta temperatura ambiente.
Power J Dry Coolers
Dall’esperienza dell’R&D THERMOKEY nasce “Power-J”, una serie innovativa di drycooler a doppia batteria, in grado di soddisfare appieno le esigenze degli operatori del raffreddamento e del condizionamento industriale.
Le potenze della nuova serie Power-J variano da 76 kW a 1585 kW in condizioni nominali (norma ENV1048).
La straordinaria potenzialità di questi drycooler deriva dalla combinazione ottimale delle nuove alette in alluminio ad alta efficienza con tubi di rame e ventilatori di nuova concezione atti a sviluppare elevate portate d’aria con ridotti assorbimenti e ridotte emissioni sonore.
La serie Power-J è caratterizzata da una progettazione modulare con carenatura in acciaio zincato verniciata a forno RAL 7035 e può montare fino a 16 ventilatori da 900 mm di diametro con 8 livelli di potenza sonora, in singola e doppia bancata.
È disponibile, su richiesta, una vasta scelta di personalizzazioni tra cui:
- Regolatori di giri a taglio di fase, a gradini e con inverter.
- Quadri elettrici standard e speciali sviluppati su specifi che richieste.
- Materiali speciali per ogni tipo di applicazione e ambiente di installazione.
È inoltre disponibile l’innovativo AFS (Air Fresh System), un sistema automatico di raffreddamento “adiabatico” sviluppato da Thermokey che permette allo scambiatore di garantire le prestazioni di targa anche quando la temperatura ambiente supera le condizioni di progetto.
Dry Coolers ThermoKey
1 file(s) 3.28 MB
